一、產品概述
IK10F層流壓差流量計，采用差壓、絕壓和溫度傳感器來測量并補償氣體的流量、壓力、溫度，測量標準狀態（如1ATM@25℃）下氣體的體積流量。
可測量4 種參數：質量流量、體積流量、溫度和絕壓，可選累計流量，并且可以通過動態顯示屏同時顯示。
二、層流和湍流

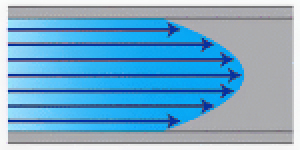

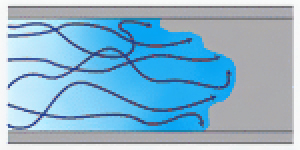

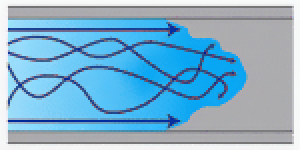

當流體（氣體或液體）分層流動時，流動被描述為層流；當流體在管道直徑上旋轉并混合時，流動被描述為湍流；兩者之間的流動被描述為過渡流動。
層流和湍流是流體運動的兩大流態，湍流的機理至今仍不完全清楚，但基于湍流的差壓式節流流量計已廣泛應用。
相反，對于層流人們早已研究透徹，具備完善的數學模型和描述方程。處于層流狀態的流體，其流速和差壓成正比。
由于差壓與流量成線性關系，我們的層流壓差流量計在非常寬的測量范圍內具很高的測量精度。

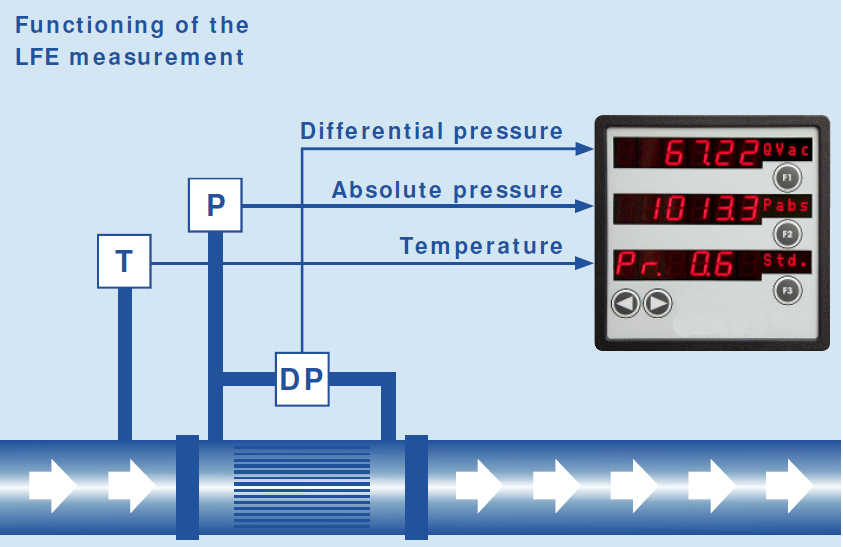

三、層流多變量測量原理
層流壓差流量計是利用層流元件內部產生的壓降來測量流體的質量流量。層流元件通過將紊流分離成一系列細而平行的通道，將其轉化為層流。
由于流動不是紊流，而是層流，因此可以用泊肅葉方程將壓降與體積流量聯系起來。在給定的溫度和壓力下，利用密度校正，體積流量可以轉換為質量流量。
對于高溫低溫，高壓的工況條件，溫度/壓力/差壓多變量的實時測量，可以補償介質的物理特性，實現流量的準確測量。
四、測量范圍
① 介質溫度：-50－300℃
② 管道壓力：0－40MPA
③ 標況流量：0－10SCCM~3000SLPM
注：更大量程可咨詢定制
五、接口與輸出
① 磁性按鍵和LCD設置流量計參數
② Modbus協議，可選RS485/RS232 數字接口
③ 多變量測量：流量/壓力/溫度/差壓
④ 零點跟蹤/累計/報警設置/氣體特性表/轉換系數等
⑤ 模擬輸出提供：0-5V/4-20mA
