一、產品概述
IK 氣液混合蒸發系統，由五個部分組成：一個液體流量控制器（用于控制液體源流量），一個或多個氣體質量流量控制器（用于控制載氣流量），一個溫度可調的混合蒸發器（用于液體汽化）；一個可選的流量溫度顯示控制儀（用于設定流量和溫度），一個可選的汽化后稀釋氣體流量控制器（用于產出蒸汽的稀釋）。
◆典型的 CEM 系統如圖一所示，三路顯示控制儀連接并獨立控制液體流量、氣體流量、蒸發溫度。利用 PLC 和 DCS 系統代替顯示控制儀，通過 MODBUS 或 DEVICENET 等協議實現集中控制。
◆ 根據現場需求，可以增加一臺或者多臺載氣流量控制器，實現多組份載氣注入。
◆ 蒸汽出口，可以增加三通，接入一臺氣體質量流量控制器，對產出蒸汽進行稀釋。

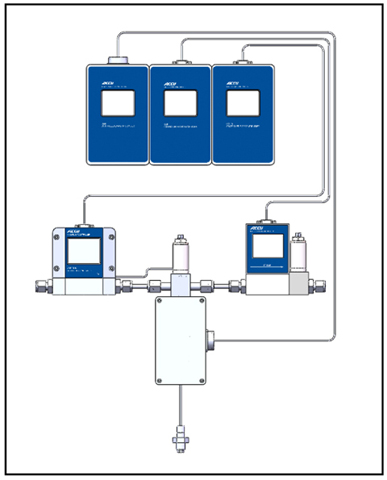

圖一、典型 CEM 系統
二、技術參數
2.1 溫度可控混合蒸發器
| 產品型號 | IK20CEM |
| ******汽化量 | 120g/h |
| 壓力等級 | 10MPA |
| 最高溫度 | 180℃ |
| 接頭 | 1/8，1/4，1/2VCR或卡套 |
2.2 流量/溫度顯示控制儀
| 產品型號 | IK20CEM |
| 供電 | 220V |
| 模擬量 | 0-5V或4-20mA |
| 數字量 | MODBUS(RS232/485)、PROFIBUS、DEVICENRT協議 |
| 顯示類型 | LCD液晶帶觸摸 |
三、應用

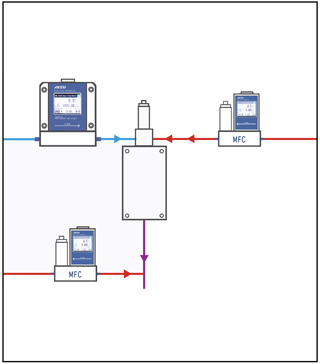

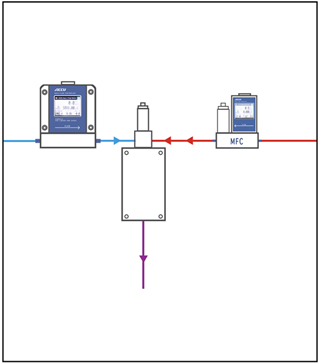

▲ 圖二、單載氣，無稀釋 ▲ 圖三、單載氣，有稀釋

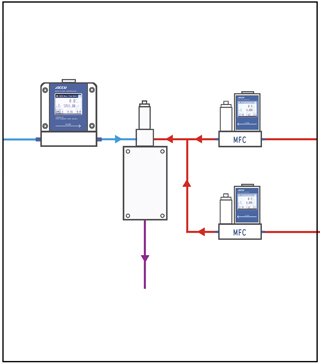

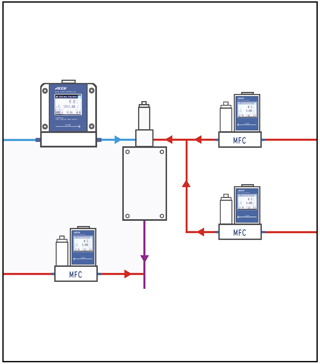

▲ 圖四、雙載氣，無稀釋 ▲ 圖五、雙載氣，有稀釋
四、可選配套測控軟件 （另外收取費用）
質量流量測控系統V5.0
